  • OU5310交直流磁粉探伤仪

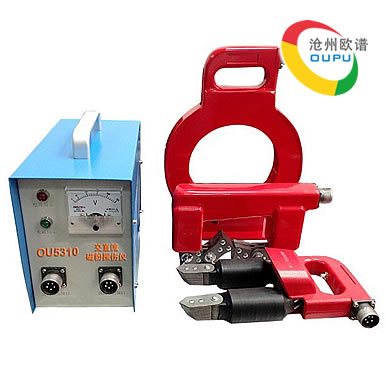

OU5310交直流磁粉探伤仪

产品描述:OU5310型交直流多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给A型、D型探头和O型环探线圈所需的交直流电流。
服务热线:0317-3038768
立即咨询

一、产品简介

OU5310型交直流多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给A型、D型探头和O型环探线圈所需的交直流电流。
本机采用可控硅触发电路,电子元件经严格筛选,整机经老化处理,故工作性能稳定可靠,故障率低。仪器输出为安全电压,对不允许进入高压设备探伤的场合更为合适。


二、该仪器备有三种探头:(A、D、O)

1、马蹄探头:(A型) 它可以对各种角焊缝,大型工件的内外角进行局部探伤。
2、电磁轭探头:(D型)它配有活关节,可以对曲面、平面工件进行探伤。
3、磁 环:(O型)它能满足所有能放入工件的周向裂纹的探伤,用它来检测工件的疲劳裂痕 (疲劳裂痕均垂直于轴向)极为方便,用它还可以对工件进行远离法退磁。

三、技术参数

探头类型
A型-马蹄探头
D型-磁轭探头
O型-磁 环
提升力
AC≥4.5Kg  DC≥18Kg

AC≥5Kg  DC≥18Kg (无关节时)

中心磁强:1800e
探头极距
极距:20-160mm(可调)
极距:60-220mm(可调)
内径:150mm
重量
2.0Kg
2.5Kg
2.8Kg
输入电压
220V±10%, 50HZ
工作电压
AC38V,DC10V
仪器重量
6.0kg
仪器尺寸
262×130×228mm
灵敏度
A型试片显清晰
标准配置
1、OU5310型主机1台    2、探头 按客户需要选配
3、输入电源电缆线1根   4、输出探头电缆线 1根   5、保险丝 5A 2只
6、照明灯泡 12V/10W(马蹄式探头配用)1只   7、产品合格证保修卡1份


四、探头说明

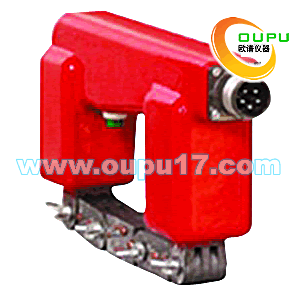

A型探头
马蹄磁轭角焊缝探头,活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用。
   极距:20-160;提升力:AC≥5,DC≥18。
   配备一台电磁轭角焊缝探伤仪,探头采用活关节可自由调节使用范围广。
D型探头:
   电磁轭探头,多种活动关节,磁化强度大。
   极距:60-220,提升力:AC≥6,DC≥20。
   配备一台电磁轭角焊缝探伤仪,探头具有导磁高、磁化强度大等特点。

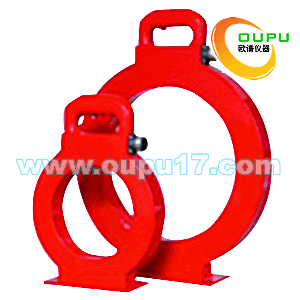

O型探头:
   也称环形探头,内径:150,中心磁场≥180Oe。
   配备一台环形探伤仪,它是采用线圈通电时产生强磁场的原理设计的,适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。


五、操作与维修

使用本仪器前请详细阅读本说明书,了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可接通电源,初次使用或久藏复用前,应检查仪器是否完好。

 1. 操作步骤
 1.1 将电源插头线与仪器电源插座接好,探头和输出插座连接好。
 1.2 接通仪器电源开关,此时电源指示灯亮,仪器控制电路同时接通,伺服工作。
 1.3 将探头和被检工件接触好,按下探头上的开关,这时仪器对工件呈磁化状态,工作灯亮。松开开关,则切断主回路电源,工件停止磁化。
 1.4 停止使用时,关断仪器电源开头,切断电源。

 2. 故障检修
 电源接通无指示、不工作,保险丝熔断、因短路或过载引起。
 按下开关,探头工作,无工作指示,因工作指示灯损坏引起。
 工作指示灯亮,探头不充磁,主电路或控制电路有故障。
 接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏。


六、注意事项

1. 本仪器工作节拍:建议在长时间连续工作时: 充磁时间≤3秒,间息时间≥5秒。
 2. 在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。
 3. 使用时探头端面应与被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳。
 4. 本仪器虽有很好的空载过流保护电路,但在使用时,应尽量避免空载工作,以减少产生不必要的温升。
 5. 本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用。
6. 仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
7. 在自行修理时,请注意机内高压危险。 按下充磁工作开关时,不可开关电源。
8. 仪器外壳必须可靠接地。
9. 发生电路故障如无法修理,请将仪器发回沧州欧谱公司服务中心。
