  • OU5000数字式超声探伤仪

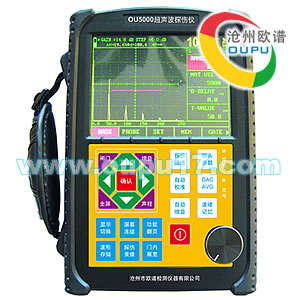

OU5000数字式超声探伤仪

产品描述:全数字便携式超声波探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室,也用于工程现场检测。广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
服务热线:0317-3038768
立即咨询

沧州欧谱OU5000超声探伤仪广泛适用于各种焊接件、铸件、锻件等金属材料检测和混凝土等非金属材料检测,用户遍布石油化工管道、核工业、压力容器、航天、铁路等重要领域。
OU5000超声波探伤仪增强型真彩色全数字超声波探伤仪采用高亮度TFT液晶显示器件,强光下无需遮光,能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款性能价格比非常优异的笔记本式全数字智能超声波探伤仪。
OU5000超声波探伤仪质量可靠、使用耐久和操作简便,广泛地适应于条件艰苦的现场检测、精密的实验室检测、高分辨率的薄型材料测量、声波衰减材料检测和水浸检测系统。高分辨率(320x240像素)彩色液晶显示屏所拥有的70 赫兹刷新率和“单次射程”测量技术可对各种检测作出迅速、平滑的响应。强大的数字信号处理技术得到了详细的动态回波信息,打破了以前只有模拟显示器才能实现的限制。
OU5000超声波探伤仪电池可连续使用12小时以上,其杰出的数字信号处理能力与“方波脉冲发生器”结合在一起,就形成了这一功能强大的锂电便携式超声波检测工具。

仪器特点:价格实惠、品质高


一、功能特点

· 探伤通道 具有100个独立探伤通道,可以自由设置和存贮多种探伤工艺标准
· 数据存储可存储50个数据文件,高可靠数据保护确保存储数据不丢失
· DAC曲线 可自动记录并能分段制作,取样点可达16个。DAC曲线随增益自动浮动随声程自动扩展
· AVG/DGS曲线自动生成,AVG曲线随增益自动浮动随声程自动扩展
· 缺陷回波参数 距离、水平、垂直、波幅、dB当量、孔径值等多达26种测量结果可自由选择显示
· B扫描采用超高速的信号处理技术,可实现厚度B扫描,工件截面彩色扫描
· 方波脉冲发生器 可选可调最佳的探头匹配,满足更广泛的应用,脉冲宽度20~1000ns,发射电压20~500V
· 测试模式脉冲回波模式、发射/接收模式、透射模式
· 回波显示射频/全部/正半波/负半波
· 抑制0~90%,不影响仪器增益和线性
· 闸门监视器两个独立的闸门
· 声程测量初始波与第一个回波之间、或两个回波之间,可选择测量闸门中的回波前沿或者回波峰值
· 报警 进波、失波报警可选
· 输出LED发光指示灯,TTL报警信号
· 曲率修正带有曲度修正的缺陷几何位置计算功能,能够自动地计算缺陷深度、表面距离和声程
· 自动增益 自动计算并调节仪器增益使得A闸门内回波高度达到屏幕高度的80%
· 日历时钟 仪器自动记录工作日期和时间
· 显示屏  320X240象素TFT液晶屏,4组颜色配置可选,带背光,可调节明暗度
· 扫描曲线尺寸标准220X200象素,或220X100象素
· 扫描刷新频率超过70Hz


二、主要技术参数

检测范围
0~6000mm(钢)
声速范围
1000~15000m/s连续可调,1m/s步进,33种固定材料声速可选
增益范围
0dB—120dB以0.2/0.5/1/2/6/12dB/24dB为调节步长;步长可锁定
显示延迟
-5μs—+3400μs连续可调或在预置范围内可调
探头延时
0~100us连续可调或在预置范围内可调
阻尼
50、75、150、500Ω
频率范围
0.5~15MHz
重复频率
20~1KHz自动调节
采样频率
100MHz基于硬件的实时采样
水平线性误差
≤0.2%
垂直线性误差
≤3%
分辨力
>30dB
灵敏度余量
>60dB (200Φ2平底孔)
动态范围
>30dB
探头连接
BNC
电源
12×3.7V(锂电池)
电池
锂(Li)电池4×3.6V  4800mAh
工作温度
0~55℃
存储温度
-25~70℃
外形尺寸
238×160×48mm
重量
1.0kg(含电池)
标准配件
主机、直探头、斜探头、电源适配器、探头连接线、产品包装箱、使用说明书、合格证、装箱卡、保修卡
可选配件
USB接口 含驱动光盘、含延长线、电池包 原装6600mAh、各种探伤试块、各种探头




三、仪器选型指南

产品图片
型号
OU5000
OU5100
OU5500
探测范围
0-6000mm
0-10000mm
0-15000mm
声速范围
1000-15000
1000-18000
100-20000
动态范围
>30dB
>32dB
>38dB
频带范围
0.5-15M
0.5-20M
0.2-20M
灵敏度余量
>60dB
>62dB
>65dB
垂直线性误差
3%
3%
2.5%
存储容量
500
800
1000
通道个数
100
300
500
Φ值计算
波峰记忆
DAC
AVG
自动校准
内置标准
PC软件
在线升级
曲面修正
探伤标准
脉冲幅度
脉冲宽度
发射频率
闸门报警
DAC报警
探伤录像
X
可接U盘
X
B扫描
X
X
蓝牙无线传输
X
X
绝缘子测量
X
X
闸门
单闸门、双闸门
单闸门、双闸门
单闸门、双闸门、进波门、失波门
探头类型
直探头、斜探头、双晶、穿透
直探头、斜探头、双晶、穿透
直探头、斜探头、双晶探头、
       穿透探头,爬波探头,表面波探头
防护等级
IP 60
IP 60
IP 65
试块
2块
2块
工作时间
10小时
12小时
12小时
电池
1套
1套
1套


四、可选校准试块

CSK-IA试块
CSK-IIIA试块
CS-1-5试块
RB-2试块
